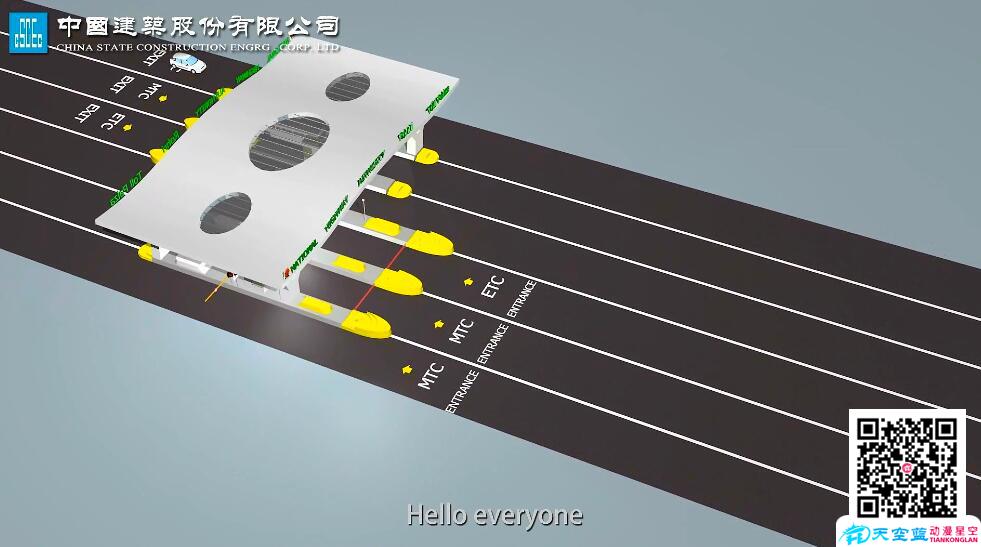

承建收費流程及道路監控設施演示三維動畫制作:
MTC入口流程:
當車輛進入收費站時,環形線圈感應到車輛進入,提示收費員。車輛行駛至收費亭處,車牌識別攝像機、車道攝像機和車型識別儀(VAC)此時工作,完成車牌識別、車道攝像和車型識別工作,并將車輛信息,包括車牌、車型、進站時間及站點名稱等信息錄入IC卡,收費員將已錄入信息的IC卡提供給駕駛員,然后車道欄桿升起,車輛駛?cè)敫咚?。收費車道計算機將以上信息傳輸至收費站管理站房,經站房傳輸至TOC。MTC入口流程結束。
MTC出口流程:
當車輛進出收費站時,環形線圈感應到車輛進入,提示收費員。車輛行駛至收費亭處,駕駛員將通行IC卡還給收費員,車牌識別攝像機、車道攝像機和車型識別儀(VAC)此時工作,完成車牌識別、車道攝像和車型識別工作,車道收費系統將核對從TOC下載的車輛信息,同時與IC卡記錄的車輛信息對比。如信息無誤,費額顯示器顯示車輛需要繳納的費用,駕駛員向收費員繳費,車道欄桿升起,車輛駛出高速。MTC出口流程結束。
ETC入口流程:
當車輛進出收費站時,環形線圈感應到車輛進入,設置于收費島的ETC天線掃描安裝于車輛上的OBU卡,車牌識別攝像機、車道攝像機和車型識別儀(VAC)此時工作,完成車牌識別、車道攝像和車型識別工作,并將車輛信息,包括車牌、車型、進站時間及站點名稱等錄入系統,并將以上信息傳輸至收費站管理站房,經站房傳輸至TOC。然后自動欄桿升起,車輛駛?cè)敫咚伲珽TC入口流程結束。此流程不需要車輛停車即可完成。
ETC出口流程:
當車輛進出收費站時,環形線圈感應到車輛進入,設置于收費島的ETC天線掃描安裝于車輛上的OBU卡,車牌識別攝像機、車道攝像機和車型識別儀(VAC)此時工作,完成車牌識別、車道攝像和車型識別工作,同時將以上信息與收費系統從TOC下載的此車輛信息對比,如信息無誤,完成自動扣費。然后自動欄桿升起,車輛駛出高速,ETC出口流程結束。此流程不需要車輛停車即可完成。
道路監控系統:
道路監控系統包括TOC、監控攝像機、可變信息標志、車輛檢測器、AID、氣象檢測器等設備。監控攝像機、車輛檢測器、AID、氣象檢測器等將檢測的各類圖像、數據傳輸至TOC,TOC負責完成可變信息標志的信息發布工作。
