「動畫制作」Solidworks滑輪上下運動動畫制作

分類:動漫制作    發布時間:2019年07月26日    點擊:3598次

「動畫制作」Solidworks滑輪上下運動動畫制作:




詳細介紹運用solidworks軟件進行滑輪上下運動動畫制作



工具/原料

電腦

solidworks軟件



方法/步驟

步驟1:鋼絲繩的繪制

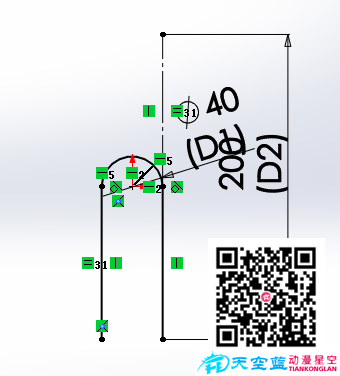

(1)繪制如圖所示的掃描路徑,這是制作動畫的關鍵之一,在在右直線反向位置畫一條構造線,讓構造線與左直線做相等約束,這樣子,拖動右直線末端,右直線伸長(縮短)的同時,左直線能夠做相等長度的縮短(伸長)。

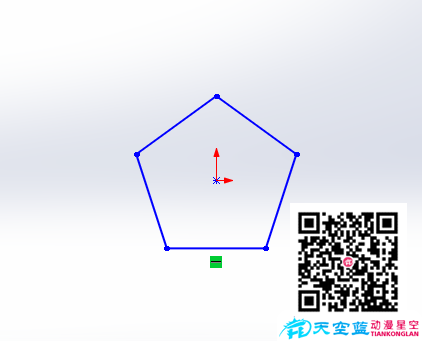

(2)繪制如圖所示的掃描輪廓。

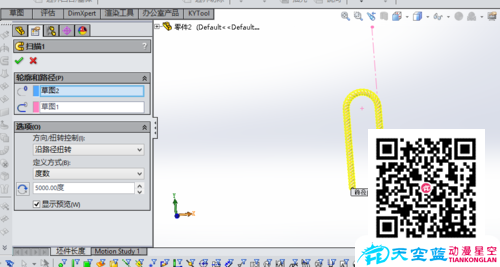

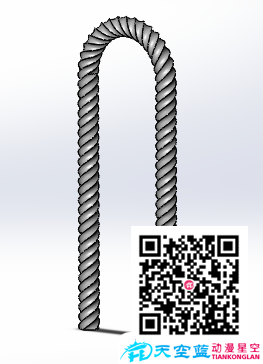

(3)使用掃描命令,得到如圖所示的鋼絲繩。



solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作

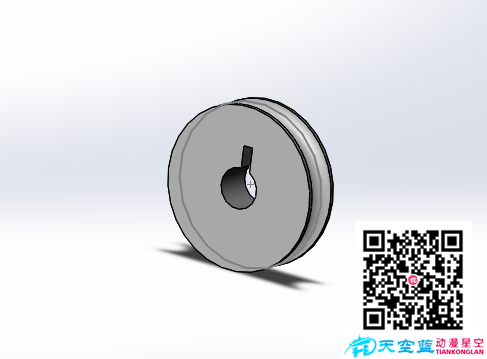

  滑輪的繪制比較簡單,這里就不細說了,繪制得到的滑輪如圖所示。



solidworks滑輪上下運動動畫制作


  步驟3:小墊板的繪制

  小墊板的繪制比較隨意,繪制得到的小墊板如圖所示。



solidworks滑輪上下運動動畫制作

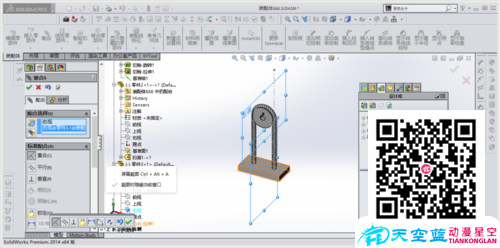

  步驟4:裝配

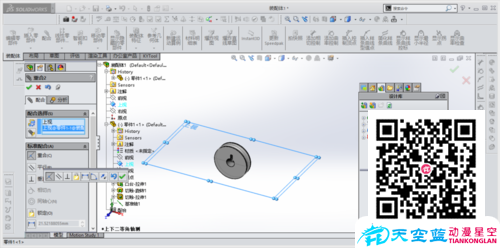

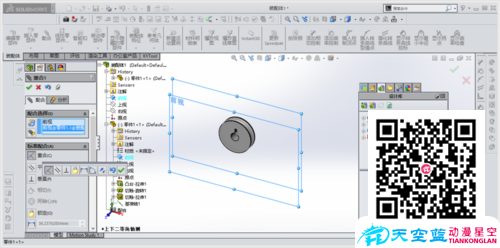

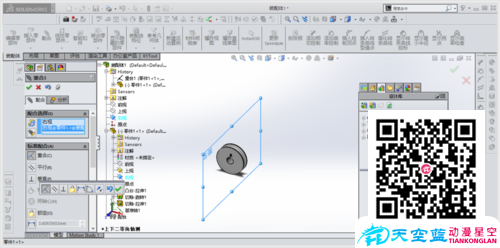

  (1)先插入滑輪,設置為浮動,滑輪的前視、上視、右視與裝配環境下的前視、上視、右視重合配合。

  (2)再插入鋼絲繩,鋼絲繩半圓與滑輪孔同軸心配合。

  (3)最后插入小墊板,小墊板上端面與滑輪上視設置為距離約束,初始距離設置為100mm。

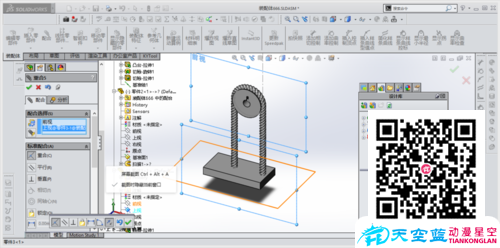

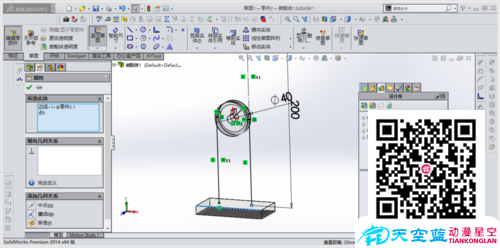

  (4)實現動畫的關鍵步驟之一,選中鋼絲繩草圖路徑的右直線的端點,與小墊板的前邊線,添加重合約束。

  步驟5:動畫制作

  (1)點開頁面左下角的Motion Study 1,進入動畫模塊。

  (2)設置動畫時長為4s,將鼠標放置在時間軸4s處放置鍵碼。

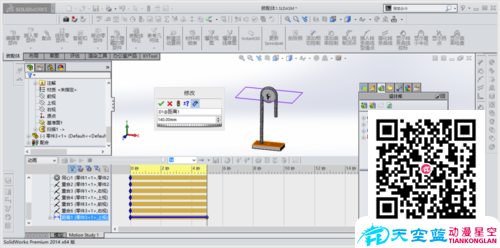

  (3)在4s下右鍵點擊配合下的距離配合命令進行編輯,將距離數值設置為140mm。

  (4)隱藏小墊板,點擊如圖所示的運算按鈕,這樣子就實現的鋼絲繩的上下滑動。

  (5)如要實現鋼絲繩與滑輪的同步運動,在滑輪上添加上馬達,設置合適的轉速,就能得到逼真的鋼絲繩與滑輪同步運動動畫。



solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
solidworks滑輪上下運動動畫制作
